Semelle filante : quelles dimensions et quel ferraillage ?
Largeur 40 à 60 cm, cage HA10 ou HA12

Fondations · Bouches-du-Rhône

Qu'est-ce qu'une semelle filante et quelles dimensions retenir ?

La semelle filante est une fondation superficielle continue en béton armé, coulée sous toute la longueur des murs porteurs : elle répartit leur charge sur une bande de sol assez large pour qu'il ne tasse pas. C'est la fondation la plus courante sous une maison individuelle, un garage ou un mur de clôture. Ses règles relèvent du DTU 13.1 pour les fondations superficielles et de l'Eurocode 2 (NF EN 1992-1-1) pour le béton armé. Les valeurs de cette page sont des ordres de grandeur pour des ouvrages courants. Dès que la charge devient importante ou que le sol est douteux, le dimensionnement final revient à un bureau d'études.

La semelle n'est qu'une ligne du budget : notre page prix des fondations d'une maison en 2026 la replace dans l'ensemble, et notre exemple de devis de fondations montre comment elle doit apparaître, poste par poste.

Quelle largeur donner à une semelle filante ?

Pour une maison individuelle sur un sol correct, la largeur usuelle va de 40 à 60 cm. Elle se calcule en divisant la charge du mur par la contrainte que le sol admet sans tasser. Un mur de maison descend quelques tonnes par mètre linéaire. Le sol, lui, ne supporte qu'une pression limitée : la contrainte admissible, fournie par l'étude de sol. Exemple illustratif : un mur qui descend 5 tonnes par mètre, sur un sol admettant 1,5 bar (15 t/m²), demande 5 ÷ 15 = 0,33 m de largeur, arrondie à 40 cm. Sur une argile peu portante, la largeur grimpe, ou l'on change de type de fondation. On ne descend pas sous 40 cm en pratique : il faut pouvoir travailler dans la fouille et loger la cage avec son enrobage.

Ordres de grandeur pour des murs courants en parpaing. Ils ne remplacent ni l'étude de sol ni la note de calcul d'un bureau d'études.

Quelle hauteur pour une semelle filante : que dit la règle de rigidité ?

La hauteur utile doit valoir au moins le quart du débord total de la semelle par rapport au mur, avec un minimum pratique de 20 cm de hauteur totale. Sous une maison, 25 à 30 cm est la valeur courante. La règle s'écrit d ≥ (B − b) / 4. B est la largeur de la semelle, b l'épaisseur du mur, d la hauteur utile, mesurée du dessus de la semelle au centre des aciers inférieurs. On ajoute environ 5 cm pour l'enrobage et les barres. Une semelle ainsi proportionnée est dite rigide : elle diffuse la charge dans le béton par des bielles inclinées, sans plier.

Exemple : une semelle de 50 cm sous un mur de parpaing de 20 cm. (50 − 20) / 4 = 7,5 cm de hauteur utile, soit à peine 13 cm au total. Le calcul donne peu, mais on reste à 20 cm minimum pour loger la cage et absorber les irrégularités du fond de fouille.

À quelle profondeur descendre une semelle filante ?

Le fond de semelle doit être hors gel, soit 50 cm au minimum en Provence, et reposer sur le bon sol. Sur argile gonflante, cela veut souvent dire 0,80 à 1,20 m. Deux critères jouent, et le plus exigeant l'emporte. Le premier est le gel : l'eau du sol qui gèle gonfle et soulève une fondation trop haute. En Provence littorale, la profondeur hors gel reste modeste ; elle augmente dans l'arrière-pays. Notre page profondeur de fondation hors gel donne ces repères. Le second est la couche porteuse : on traverse terre végétale et remblais pour s'asseoir sur un sol homogène.

Sur les argiles sensibles au retrait-gonflement, les dispositions constructives réglementaires prévoient un ancrage d'au moins 0,80 m en exposition moyenne et 1,20 m en exposition forte. L'exposition de votre parcelle se consulte sur Géorisques, et notre page zonage RGA des Bouches-du-Rhône et du Vaucluse explique comment la lire.

Quel ferraillage pour une semelle filante ?

Une cage continue : 3 ou 4 barres longitudinales HA10 à HA12, tenues par des cadres HA6 tous les 20 à 25 cm, avec des recouvrements aux jonctions et des attentes pour les chaînages verticaux. Les barres filantes donnent la continuité : la semelle peut franchir un point faible du sol sans se rompre. Les cadres maintiennent la cage et reprennent l'effort tranchant. Au-delà d'environ 60 cm de largeur, on ajoute une nappe transversale en partie basse, car le débord travaille comme une console.

Trois points se contrôlent avant le coulage. Les recouvrements entre barres, de l'ordre de 50 fois le diamètre, soit 50 cm en HA10. Les angles et les jonctions en T, renforcés par des équerres. Et les attentes verticales qui démarreront les chaînages verticaux du mur en parpaing. Là où arrive une charge ponctuelle, poteau ou pilier, on élargit localement ou l'on crée une semelle isolée sous poteau. Quand les appuis sont des plots espacés, c'est une longrine en béton armé qui prend le relais.

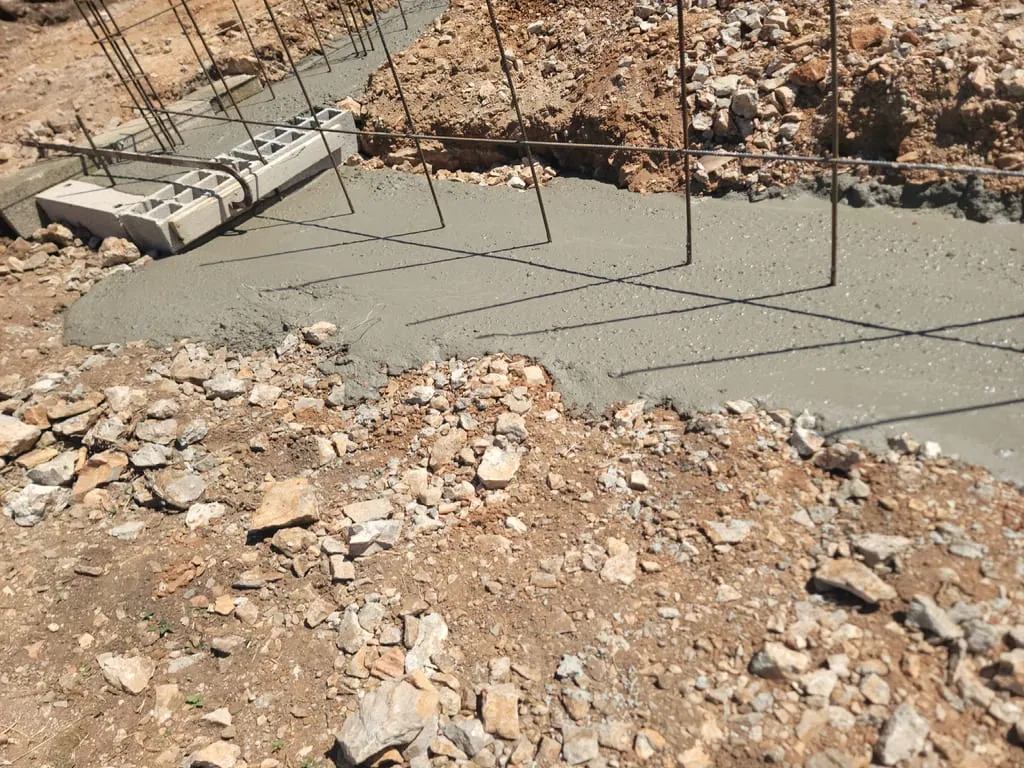

Sur un ouvrage léger, la semelle reste modeste. Pour le mur de clôture d'Arles, démarré fin avril 2026, 45 mètres linéaires reposent sur une semelle de 50 × 25 cm armée de 2 HA10 en partie basse et 2 HA10 en partie haute, cadres HA6 tous les 25 cm, soit environ 4,5 m³ de béton C25/30.

Quel béton et quel enrobage pour la semelle ?

Un béton C25/30 conforme à la NF EN 206, coulé sur un béton de propreté, avec environ 4 cm d'enrobage sous les aciers. Coulé directement contre la terre, l'Eurocode 2 en exige 7,5 cm. L'enrobage protège l'acier de la corrosion et assure son adhérence au béton. La norme NF EN 1992-1-1 distingue le béton coulé sur un sol préparé, béton de propreté compris, et le béton coulé au contact direct du sol, bien plus exigeant. D'où l'intérêt des 5 cm de béton de propreté en fond de fouille : une surface plane pour les cales, et une terre qui ne se mélange pas au béton de structure. Les valeurs par situation sont détaillées dans notre page enrobage des armatures.

Le DTU 13.1 et l'Eurocode 2 sont publiés par l'AFNOR ; la formulation et la mise en œuvre des bétons sont documentées par Infociments.

Sol argileux : pourquoi l'étude G2 change-t-elle les dimensions ?

Parce que sur une argile qui gonfle en hiver et se rétracte en été, la profondeur, la largeur et parfois le type de fondation se décident à partir de sondages, pas d'un abaque. L'étude géotechnique de conception G2, définie par la norme NF P94-500, fixe la couche d'assise, la contrainte admissible et les dispositions à respecter. En zone d'exposition moyenne ou forte, la loi ELAN rend obligatoire une étude préalable à la vente d'un terrain à bâtir. Le constructeur suit ensuite une étude de conception ou des dispositions réglementaires. Le détail figure dans notre page étude de sol G2 ou G5 : quand est-elle obligatoire ?

L'étude sert aussi sur l'existant. À Salon-de-Provence, avant d'ajouter un étage de 95 m² en 2024, le bureau d'études a vérifié les semelles filantes d'origine : 50 × 40 cm sur un sol calcaire sain, datant de 1992. Verdict : une marge de sécurité de 1,4 et aucun renforcement nécessaire. Le cas est détaillé sur la page de la surélévation à Salon-de-Provence.

Comment couler une semelle filante, étape par étape ?

Sept étapes, dans cet ordre : implantation, fouille jusqu'au bon sol, béton de propreté, pose de la cage sur cales, contrôle, coulage à pleine fouille, puis protection du béton frais. Aucune ne se saute.

1. Implanter les axes des murs au cordeau et au laser, à partir des plans et du bornage.
2. Ouvrir la fouille jusqu'à la cote d'assise fixée par l'étude, fond nettoyé et sans eau.
3. Couler 5 cm de béton de propreté et le laisser durcir.
4. Poser la cage sur des cales d'enrobage, avec recouvrements, équerres d'angle et attentes.
5. Contrôler le ferraillage avant l'arrivée de la toupie : positions, recouvrements, enrobage.
6. Couler en continu, vibrer à l'aiguille et régler l'arase de niveau.
7. Protéger le béton frais du soleil et du vent pendant les premiers jours.

Ce dernier point compte en Provence : un mistral sec sur une semelle fraîche suffit à fissurer sa surface.
