Chaînage d'un mur en parpaing : ce qui est obligatoire
Zone sismique 3-4 : la ceinture béton n'est pas une option

Maçonnerie · Bouches-du-Rhône

Chaînages horizontaux et verticaux : obligatoires ou pas ?

Le chaînage est une ceinture de béton armé coulée dans l'épaisseur d'un mur en parpaing pour en solidariser tous les blocs : horizontal en tête de niveau, vertical aux angles et le long des grandes ouvertures. Sans lui, la maçonnerie n'est qu'un empilement collé au mortier, incapable de résister à un séisme, à une poussée de vent ou à un tassement différentiel. Avec lui, le mur travaille comme un cadre rigide. C'est l'élément le moins visible d'une construction — et l'un des plus déterminants pour sa durée de vie.

Le chaînage se prévoit dès le calepinage : avant même de calculer le nombre de parpaings au m², on positionne les blocs spéciaux qui le recevront.

Le chaînage est-il obligatoire dans les Bouches-du-Rhône ?

Oui pour toute construction neuve : le département est classé en zone sismique 3 (modérée), et plusieurs communes montent en zone 4 (moyenne), notamment vers Salon-de-Provence et la vallée de la Durance. À ce niveau de sismicité, la réglementation parasismique applique l'Eurocode 8 aux maisons individuelles : chaînages horizontaux et verticaux continus, ancrés entre eux et dans les fondations. Le DTU 20.1, qui régit les maçonneries de petits éléments, reprend ces exigences pour les murs en blocs. Vous pouvez vérifier le classement exact de votre commune sur Géorisques, le portail officiel de l'État. Concrètement : un maçon qui monte un mur porteur sans chaînage dans le département livre un ouvrage non conforme, non assurable en décennale.

Où se placent les chaînages horizontaux et verticaux ?

Horizontaux : en arase de chaque niveau et le long des rampants de pignon. Verticaux : à chaque angle du bâtiment et en bordure des grandes ouvertures. L'ensemble doit former une cage continue, chaque chaînage étant ancré dans ceux qu'il croise et dans les fondations.

Ces armatures sont des ordres de grandeur pour une maison courante : en zone sismique, l'étude structure prime toujours et fixe sections, recouvrements et ancrages. Les textes de référence — DTU 20.1 et règles Eurocode 8 — sont publiés par l'AFNOR.

Quels blocs spéciaux pour couler les chaînages ?

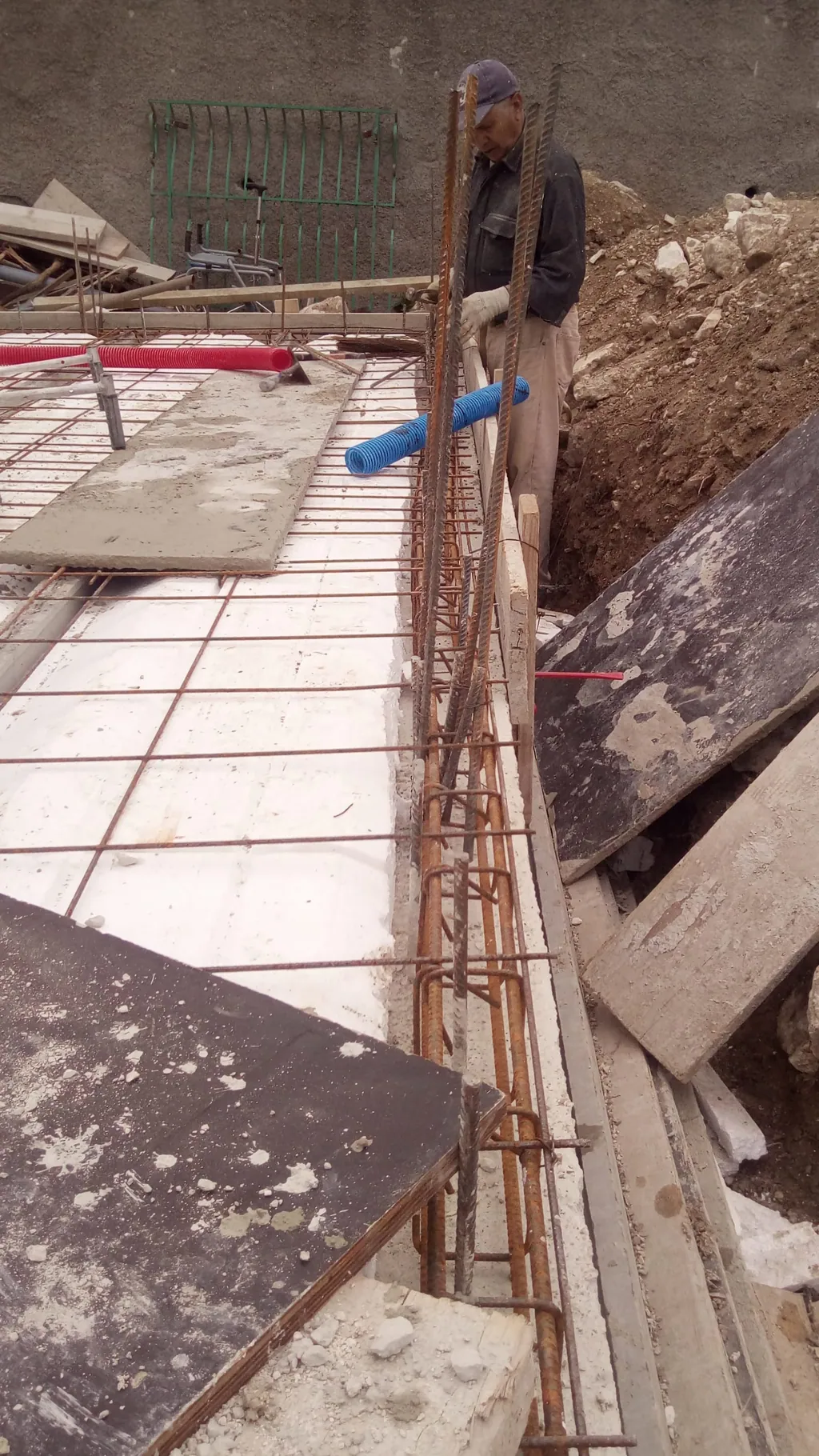

Les blocs en U pour l'horizontal, les blocs d'angle et blocs poteau pour le vertical : ils servent de coffrage intégré dans l'épaisseur du mur. Le bloc en U — aussi appelé bloc linteau — est un parpaing creusé en auge : on y couche les aciers, on coule, et le chaînage disparaît dans le mur. Les blocs d'angle offrent une alvéole verticale continue où descendent les aciers en attente depuis la fondation. Ce système évite tout coffrage rapporté et garantit l'enrobage des aciers. Nous l'utilisons sur chaque garage en parpaing comme sur les murs maçonnés de toute taille — au-dessus des ouvertures, le chaînage rejoint le linteau béton, qui en devient un tronçon renforcé.

Dans quel ordre réaliser les chaînages d'un mur ?

La continuité se construit de bas en haut : les aciers verticaux partent des fondations, les blocs montent autour, l'arase ferme la cage en tête. Voici le déroulé que nous suivons sur nos chantiers :

1. Attentes en fondation : les aciers verticaux sont scellés dans la semelle dès son coulage.
2. Montée des blocs : blocs d'angle et blocs poteau enfilés sur les attentes, rang après rang.
3. Coulage des verticaux : les alvéoles sont bétonnées par levées, en vibrant.
4. Pose des blocs en U en tête de mur, ferraillage horizontal ligaturé aux attentes verticales.

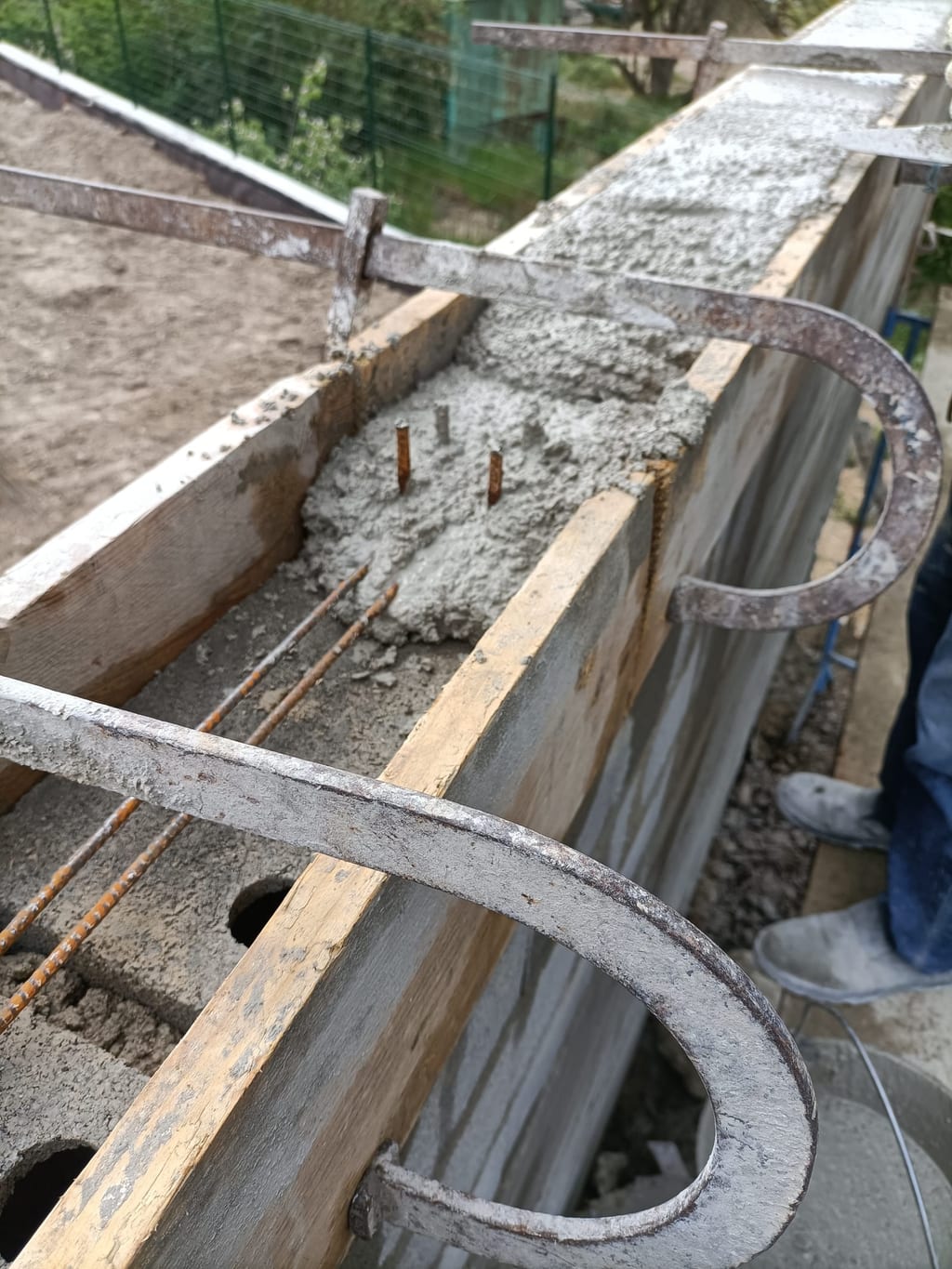

5. Coulage de l'arase : la ceinture ferme la structure ; elle sert d'assise au plancher ou à la toiture.

Et pour un mur de clôture, quel chaînage prévoir ?

Un raidisseur vertical tous les 3 à 4 m, à chaque angle et à chaque pilier de portail, plus une arase béton armée en tête : c'est le squelette d'un mur de clôture qui dure. Le vent est ici le vrai dimensionnant : un mur de 1,80 m plein mistral encaisse des poussées répétées que les seuls joints de mortier ne reprennent pas. Les sols argileux du département, qui gonflent l'hiver et se rétractent l'été, ajoutent des mouvements de fondation que la cage béton absorbe. Sur notre chantier de murs de clôture aux Pennes-Mirabeau, chaque mur a reçu ses raidisseurs coulés dans des blocs poteau et son arase armée avant le couronnement — c'est ce qui autorise une garantie décennale sur un simple mur de jardin. Pour un projet en ville, voyez aussi notre page construire un mur à Marseille 13009, et pour le budget complet notre guide du prix d'un mur en parpaing au m².
