Jauge de fissure : comment la poser et lire l'évolution d'une fissure ?
Relevé zéro daté, puis un cycle saisonnier complet

Diagnostic des fissures · Bouches-du-Rhône

À quoi sert une jauge de fissure ?

Une jauge de fissure est un témoin de mesure fixé à cheval sur une fissure. Ses deux plaques, collées chacune d'un côté, se déplacent l'une par rapport à l'autre si le mur bouge. On lit ce déplacement sur une grille graduée, à dates régulières. Une mesure isolée dit où en est la fissure ; seule une série de relevés dit si elle évolue. C'est cette évolution qui sépare une fissure stabilisée, qu'on répare, d'une fissure active, dont il faut d'abord traiter la cause.

La jauge ne répare rien et ne remplace pas un diagnostic. Elle fournit des données datées, utiles à l'expert, au géotechnicien et à l'assureur. Avant de poser quoi que ce soit, notre guide fissure dans un mur : quand s'inquiéter aide à faire le premier tri entre microfissure d'enduit et désordre de structure.

Quels types de jauges et de témoins existe-t-il ?

Quatre outils coexistent : le témoin en plâtre, le fissuromètre en carte, la jauge à deux plaques graduées et le capteur électronique. Seuls les deux derniers mesurent l'évolution dans les deux directions, relevé après relevé. Le témoin en plâtre est l'outil ancien : une galette datée posée en travers de la fissure, qui casse si le mur bouge. Il signale un mouvement sans le chiffrer. Le fissuromètre est une réglette transparente portant des traits d'épaisseurs calibrées. On le pose sur la fissure pour en lire la largeur du jour.

Sur nos chantiers, nous suivons les fissures avec des jauges à deux plaques de type Saugnac. Le fissuromètre sert surtout au premier relevé de largeur, lors de la visite. L'illustration ci-dessous montre ce geste.

Comment poser une jauge de fissure, étape par étape ?

On nettoie le support, on fixe une plaque de chaque côté de la fissure, réticule calé sur le zéro, puis on note un relevé zéro daté et photographié. Sans ce point de départ, aucun relevé suivant n'a de sens. Voici l'ordre que nous suivons.

1. Choisir l'emplacement : la partie la plus ouverte de la fissure, sur une zone plane, repérée sur un croquis de la façade.
2. Mettre à nu le support : gratter l'enduit qui sonne creux ou s'effrite jusqu'au mur sain, puis dépoussiérer.
3. Présenter la jauge à cheval, axe perpendiculaire à la fissure, réticule sur le zéro des deux graduations.
4. Fixer chaque plaque de son côté, à la colle ou par vis et chevilles, sans que la fixation déborde sur l'autre plaque.
5. Libérer les deux plaques une fois la colle prise, en retirant les attaches de maintien si le modèle en comporte.
6. Noter le relevé zéro : date, heure, numéro de la jauge, lecture horizontale et lecture verticale.
7. Photographier la jauge de face, avec un repère d'échelle, à la pose puis à chaque relevé.

Numérotez chaque jauge et reportez-la sur un plan de la maison. Une jauge collée sur un enduit décollé mesure l'enduit, pas le mur : c'est l'erreur la plus fréquente. Si la fissure traverse le mur, une seconde jauge côté intérieur confirme le mouvement.

Comment lire une jauge : ouverture, fermeture ou décalage ?

On lit deux valeurs à chaque relevé. Le déplacement perpendiculaire à la fissure dit si elle s'ouvre ou se ferme ; le déplacement le long de la fissure révèle un cisaillement. Seule compte la comparaison avec le relevé zéro, pas la valeur du jour. Une série de relevés dessine un comportement. Le tableau ci-dessous résume les quatre cas que l'on rencontre.

Notez aussi la météo à chaque relevé. Un mur exposé au soleil se dilate : une lecture faite un après-midi d'été ne se compare pas à une lecture matinale d'hiver. Relevez de préférence à la même heure. Les fissures d'un béton ou d'un enduit récents suivent une autre logique, décrite dans notre page sur les fissures de retrait du béton au jeune âge.

Combien de temps suivre une fissure, et à quel rythme ?

Sur un sol argileux, au moins un cycle saisonnier complet : une saison sèche et une saison humide. Un relevé par mois ou tous les deux mois est un rythme courant, plus serré après une sécheresse ou de fortes pluies. Un suivi de quelques semaines ne prouve rien. Une argile se rétracte quand elle sèche et regonfle quand elle se réhydrate. La fissure peut donc sembler stable au printemps et rouvrir en août.

L'exposition de votre terrain au retrait-gonflement des argiles se consulte par adresse sur Géorisques. Notre page sur le zonage RGA des Bouches-du-Rhône et du Vaucluse explique comment lire cette carte. Une exposition moyenne ou forte justifie un suivi long avant toute réparation.

À partir de quelle largeur une fissure devient-elle préoccupante ?

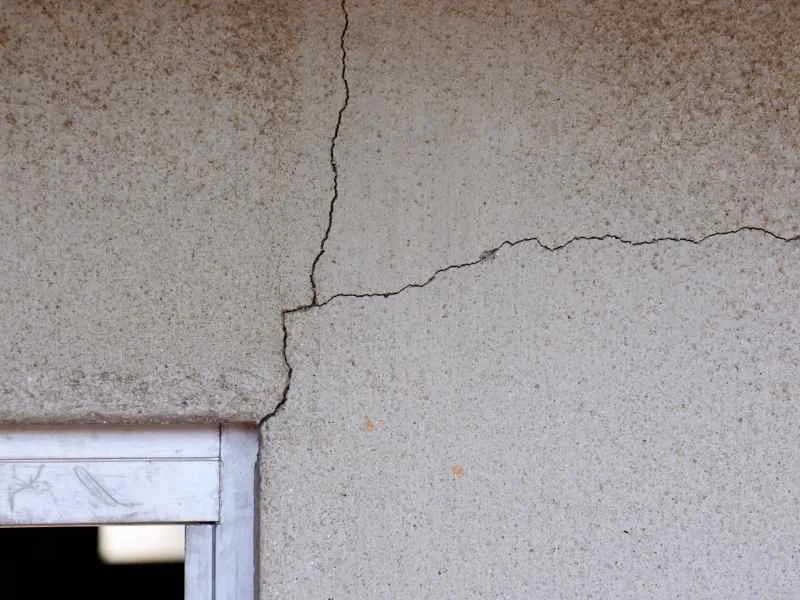

Les diagnostics courants retiennent trois repères : sous 0,2 mm, une microfissure souvent superficielle ; de 0,2 à 2 mm, une fissure fine à surveiller ; au-delà, une fissure à faire examiner. Ce sont des usages de diagnostic, pas une règle normative. La largeur seule ne suffit pas. Une fissure de 1 mm qui s'ouvre chaque mois inquiète davantage qu'une fissure de 3 mm stable depuis longtemps. Le tracé compte autant : en escalier le long des joints, traversante, ou partant de l'angle d'une baie.

Ces repères orientent ensuite la réparation. Une microfissure stable se traite par un simple pontage. Une fissure stabilisée plus large se reprend par agrafage ou couture du mur. Une fissure encore active impose de traiter d'abord les fondations.

À quoi servent les relevés pour un dossier CatNat ou une étude G5 ?

Ils apportent des preuves datées de l'évolution des fissures. Après un arrêté de catastrophe naturelle, vous avez au plus tard 30 jours suivant sa publication au Journal officiel pour déclarer le sinistre, selon service-public.fr. Des relevés déjà en cours appuient alors la déclaration. La même source indique que la commune dispose en général de 24 mois après l'événement pour demander la reconnaissance. Poser des jauges dès l'apparition des fissures laisse donc le temps de constituer un historique. Le déroulé complet figure dans notre guide pour se faire indemniser après une sécheresse.

L'étude G5 est la mission de diagnostic géotechnique définie par la norme NF P94-500, publiée par l'AFNOR. Le géotechnicien y croise sondages, essais de sol et relevés des désordres : nos jauges font partie des pièces qu'il examine. Notre page étude G5 d'une maison fissurée détaille quand la commander. Face à un chiffrage d'assureur qui ne traite que les symptômes, ces mesures nourrissent aussi une contre-expertise après fissures de sécheresse.

Qui pose les jauges, et combien cela coûte-t-il ?

Vous pouvez poser une jauge vous-même : elle se trouve en négoce de matériaux. Dans un dossier d'assurance ou avant des travaux, mieux vaut qu'un professionnel la pose et tienne le registre des relevés. Maçon, expert bâtiment ou bureau d'études peuvent s'en charger. Le seul prix que nous publions vient de notre chantier de Salon-de-Provence, en 2025-2026. Le poste « jauges + suivi » de 8 mois y coûtait 900 € TTC, et l'étude G5 2 500 € TTC.

Ces deux postes pèsent peu dans un chantier complet de 45 500 € TTC. Ce sont pourtant eux qui ont permis de confirmer la stabilisation avant le ravalement. Quand le suivi révèle un mouvement actif, la réponse passe par une reprise en sous-œuvre par micropieux ou une autre solution fixée par l'étude. Pour les maisons du Pays salonais, notre page fissures de maison à Salon-de-Provence réunit les cas que nous rencontrons.

Rédigé par Monsieur Ben bouazza, dirigeant des Maisons Vertes Provençales (entreprise créée en 2023), artisan maçon depuis 2011 — 15 ans de métier, Maître Artisan depuis 2021. Publié le 9 octobre 2026, mis à jour le 9 octobre 2026.
